XWJ型無堵塞紙漿泵

產品簡介

中成泵業紙漿泵、XWJ型無堵塞紙漿泵品牌廠家為您提供紙漿泵、XWJ新型無堵塞紙漿泵型號,選型,視頻等技術服務:021-66519999。

XWJ型無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精密軸承（D級精密）及優質軸材料等，因此XWJ型紙漿泵是您理想的“好幫手”，同時您的成功也是我們始終的追求。

使用說明

1. XWJ型無堵塞紙漿泵起動前，應按以下要求進行檢査；
   1. 各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；
   2. 聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；
   3. 電機轉向是否正確；
   4. 進口閥門是否全開；
   5. 出口閥門是否關閉；
   6. 密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c㎡
2. 啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。
3. 泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4. 當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
   先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，最后擰緊各螺母。
5. 泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6. 當泵需停用一段時間時，應排盡泵內積液，以便下次使用。

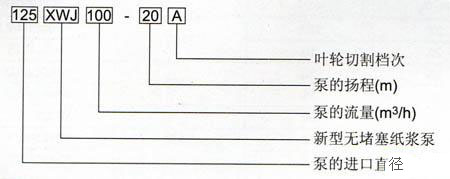

型號意義

性能參數本數據僅供參考，請以實際訂貨為準！

結構圖紙

1. XWJ型無堵塞紙漿泵為單級單吸懸臂式結構,主要山泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2. 從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；
3. 泵為后開門結構，維修時可不必拆卸進出管路；
4. 泵軸由兩個高精度滾動軸承支承，采用稀油潤滑（20#機油）；
5. 軸封釆用機械密封或填料兩種型式；
6. 耐麿板與葉輪前側間隙可通過調節嫘桿進行調節，以保持葉輪連續運行的高效性；
7. 泵和電機由柱銷聯軸器直聯傳動。

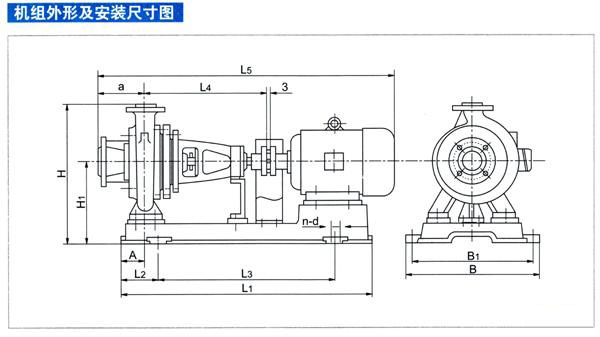

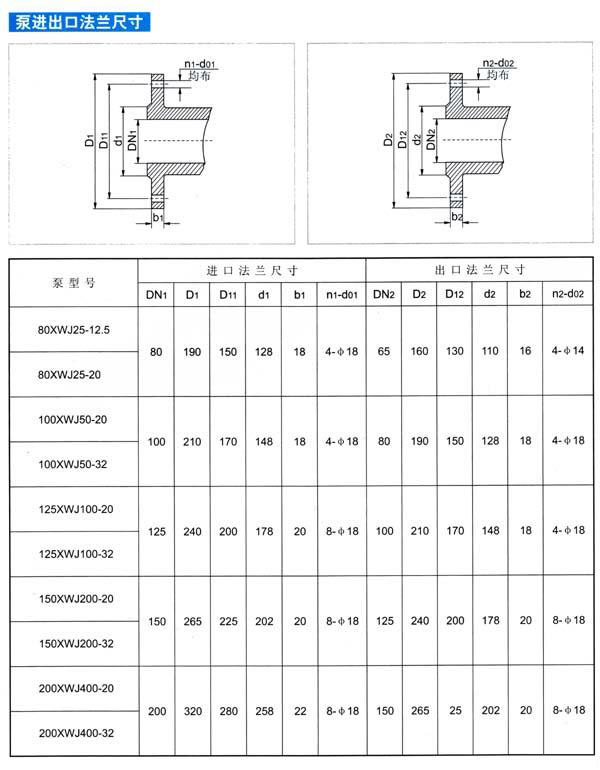

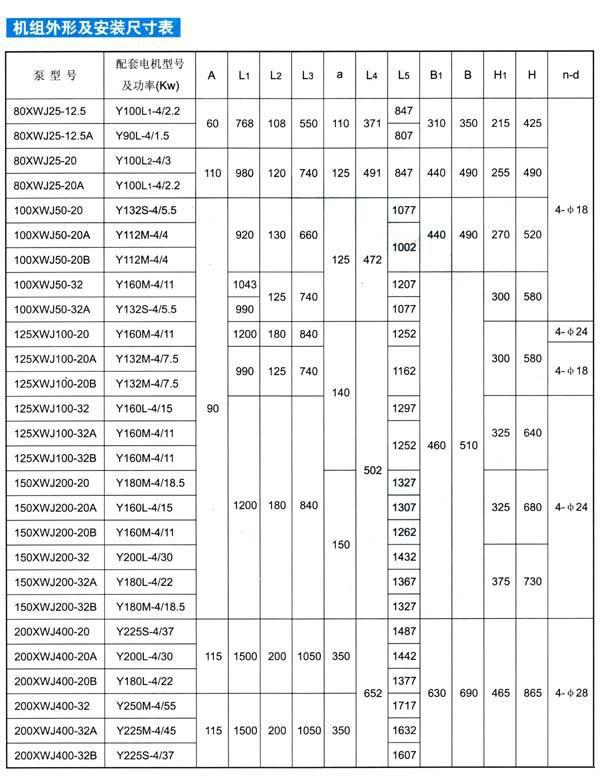

安裝尺寸本數據僅供參考，請以實際訂貨為準！

`
